A9F90310 - Acti9, iC60L disjoncteur à déclenchement instantané courbe MA 3P 10A

Découvrez notre gamme d’protection modulaire (160A Max). Gérer vos appareils électriques grâce à une solution innovante de contrôle et de gestion des moteurs et des charges électriques assurant également la protection et la commande des équipements associés. Découvrez le disjoncteurs moteurs Schneider Electric © A9F90310 garanti 24mois. Contactez-nous pour obtenir votre devis.

Bénéficiez des meilleurs tarifs garantis & négociés en effectuant votre demande de prix dès maintenant !

Nous stockons et livrons à J+1 en France métropolitaine (export, nous consulter) tous les produits essentiels des gammes Schneider Electric

Quantité

Demander l'aide
d'un conseiller
Caractéristiques du produit
Produits similaires ou équivalents
Caractéristiques du produit
Fonction de l’appareil

Moteur

Poids

0,375 kg

Normes

IEC 60947-2 EN 60947-2

Largeur

54 mm

Température ambiante pour le stockage

-40…85 °C

Support de montage

Rail DIN

[Uimp] tension assignée de tenue aux chocs

6 kV se conformer à EN 60947-2 6 kV se conformer à IEC 60947-2

couple de serrage

2 N.m haut ou bas

Fréquence du réseau

50/60 Hz

endurance électrique

10000 cycle

In courant assigné d'emploi

10 A

humidité relative

95 % à 55 °C

Longueur de dénudage des fils

14 mm pour haut ou bas connexion

altitude de fonctionnement

0…2000 m

Signalisation locale

Signalisation de déclenchement

tropicalisation

2 se conformer à IEC 60068-1

aptitude au sectionnement

Oui se conformer à EN 60947-2 Oui se conformer à IEC 60947-2

coupure pleinement apparente

Oui

pouvoir de coupure

15 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2 20 kA Icu à 380…415 V CA 50/60 Hz se conformer à EN/CEI 60947-2 40 kA Icu à 220…240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

protection différentielle

Bloc séparé

courbe de déclenchement

MA

déclenchement magnétique

12 x In +/- 20 %

Equivalent

A9F90310 / A9F90310

Référence fabricant

A9F90310

Marque

Schneider Electric ©

Gamme du fabricant

Acti 9

GV2ME06 – TeSys GV2ME – disj. moteur – 1..1,6A – 3P 3d – déclencheur magnéto-thermique

GV2ME05 – TeSys GV2ME – disj. moteur -0,63..1A – 3P 3d – déclencheur magnéto-thermique

GV2ME01 – TeSys GV2ME – disj. moteur – 0,1..0,16A – 3P 3d – déclencheur magnéto-thermique

GV2P22 – TeSys – Disjoncteur moteur – 20..25A 3P – déclencheur magnéto-thermique

LUCA12BL– TeSys LUCA – unité de contrôle standard – classe 10 – 3/12A – 24Vcc

A9F90316 – Acti9, iC60L disjoncteur à déclenchement instantané courbe MA 3P 16A

GB2CD07 – TeSys GB2-CD – disjoncteur pour circuit de contrôle – 2A – 1P+N – 1d

A9F90325 – Acti9, iC60L disjoncteur à déclenchement instantané courbe MA 3P 25A

GV2ME20 – TeSys GV2ME – disj. moteur – 13..18A – 3P 3d – déclencheur magnéto-thermique

GV2ME21 – TeSys GV2ME – disj. moteur – 17..23A – 3P 3d – déclencheur magnéto-thermique

GB2CD06 – TeSys GB2-CD – disjoncteur pour circuit de contrôle – 1A – 1P+N – 1d

GV2P10 – TeSys GV2P – disj. moteur – 4..6,3A – 3P 3d – déclencheur magnéto-thermique

GB2DB06 – TeSys GB2-DB – disjoncteur pour circuit de contrôle – 1A – 2P – 2d

GV2L22 – TeSys – Disjoncteur moteur – 25A 3P – déclencheur magnétique

GV2P32 – TeSys – Disjoncteur moteur – 24..32A 3P – déclencheur magnéto-thermique

GV2ME32 – TeSys GV2ME – disj. moteur – 24..32A – 3P 3d – déclencheur magnéto-thermique

A9F90376 – Acti9, iC60L disjoncteur à déclenchement instantané courbe MA 3P 6,3A

GV2ME02 – TeSys GV2ME – disj. moteur – 0,16..0,25A – 3P 3d – déclencheur magnéto-thermique

GV3P50 – TeSys GV3 – disjoncteur moteur – 50A – 3P 3d – déclencheur magnétique

GV2ME03 – TeSys GV2ME – disj. moteur – 0,25..0,4A – 3P 3d – déclencheur magnéto-thermique

Découvrez aussi ...

  • iDT40N – disjoncteur modulaire – 3P+N D 20A 6000A/10kA - A9P34720

    iDT40N – disjoncteur modulaire – 3P+N D 20A 6000A/10kA

  • iC60 – peigne à dents – 4P – 100A – 57 modules de 18mm - A9XPH457

    iC60 – peigne à dents – 4P – 100A – 57 modules de 18mm

  • DT40 Vigi K – disj. différentiel 4,5kA 1P+N courbe C 20A – type AC 30mA - A9N21203

    DT40 Vigi K – disj. différentiel 4,5kA 1P+N courbe C 20A – type AC 30mA

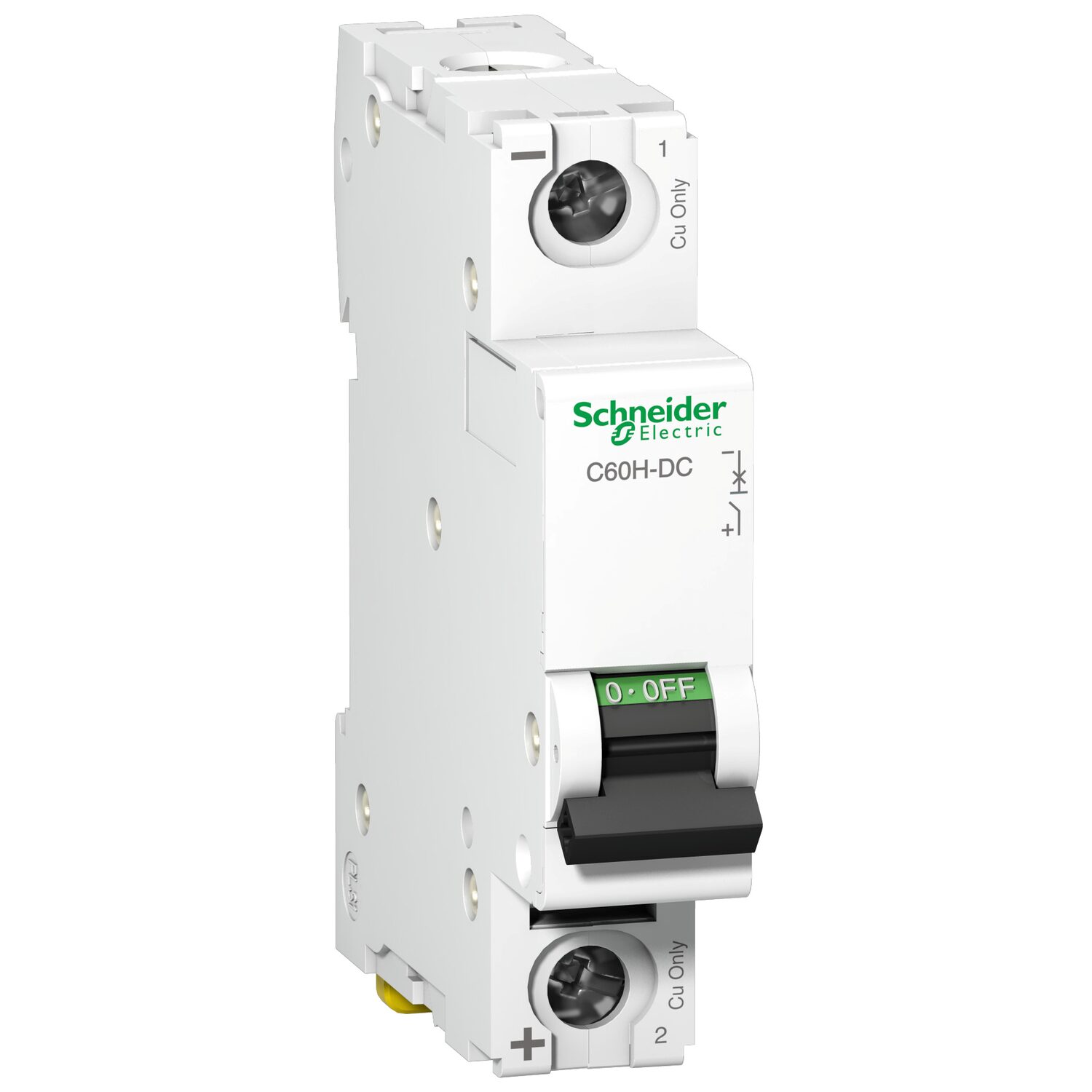

  • C60H-DC – disjoncteur modulaire – 1P – 10A – C curve - A9N61508
